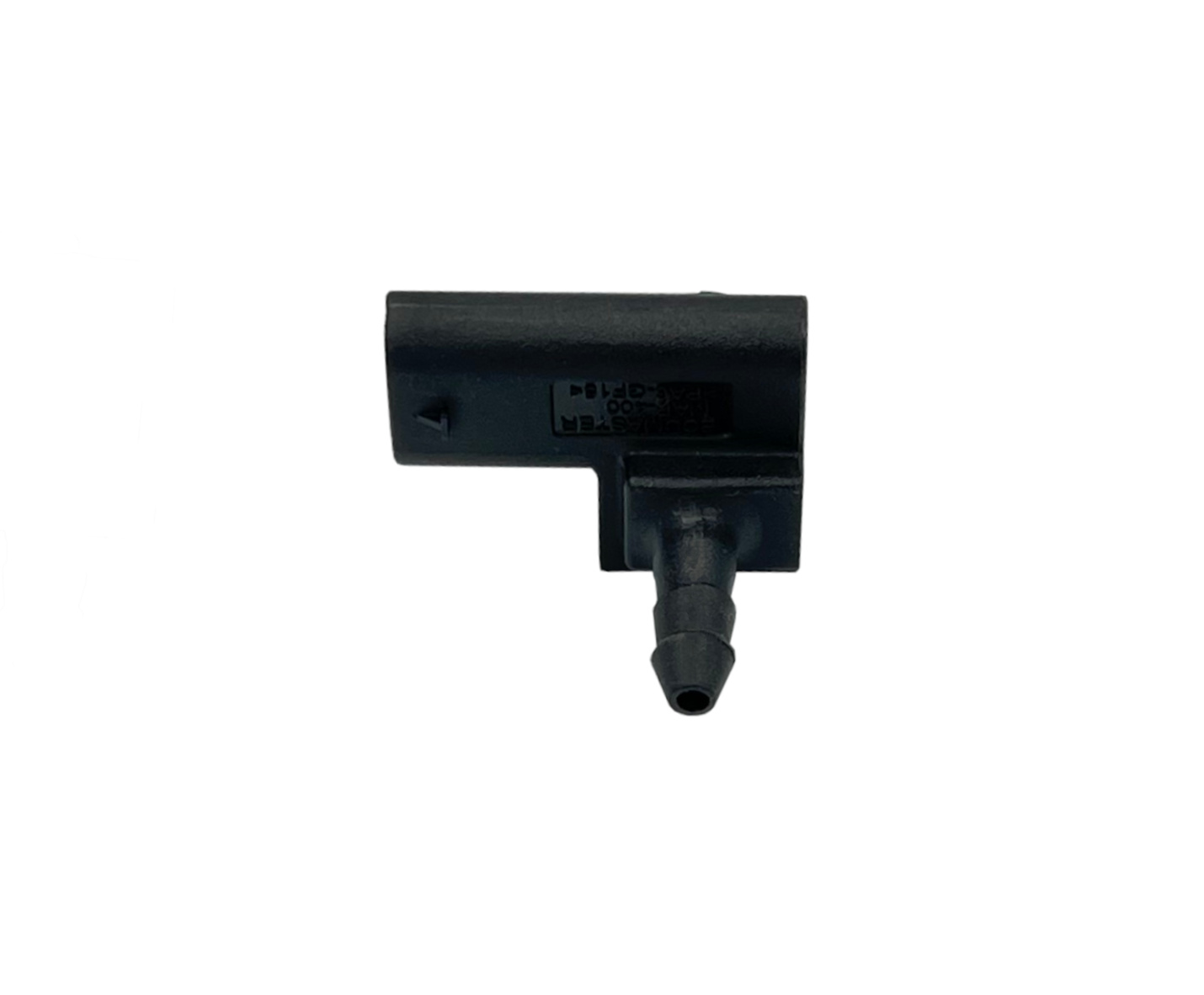

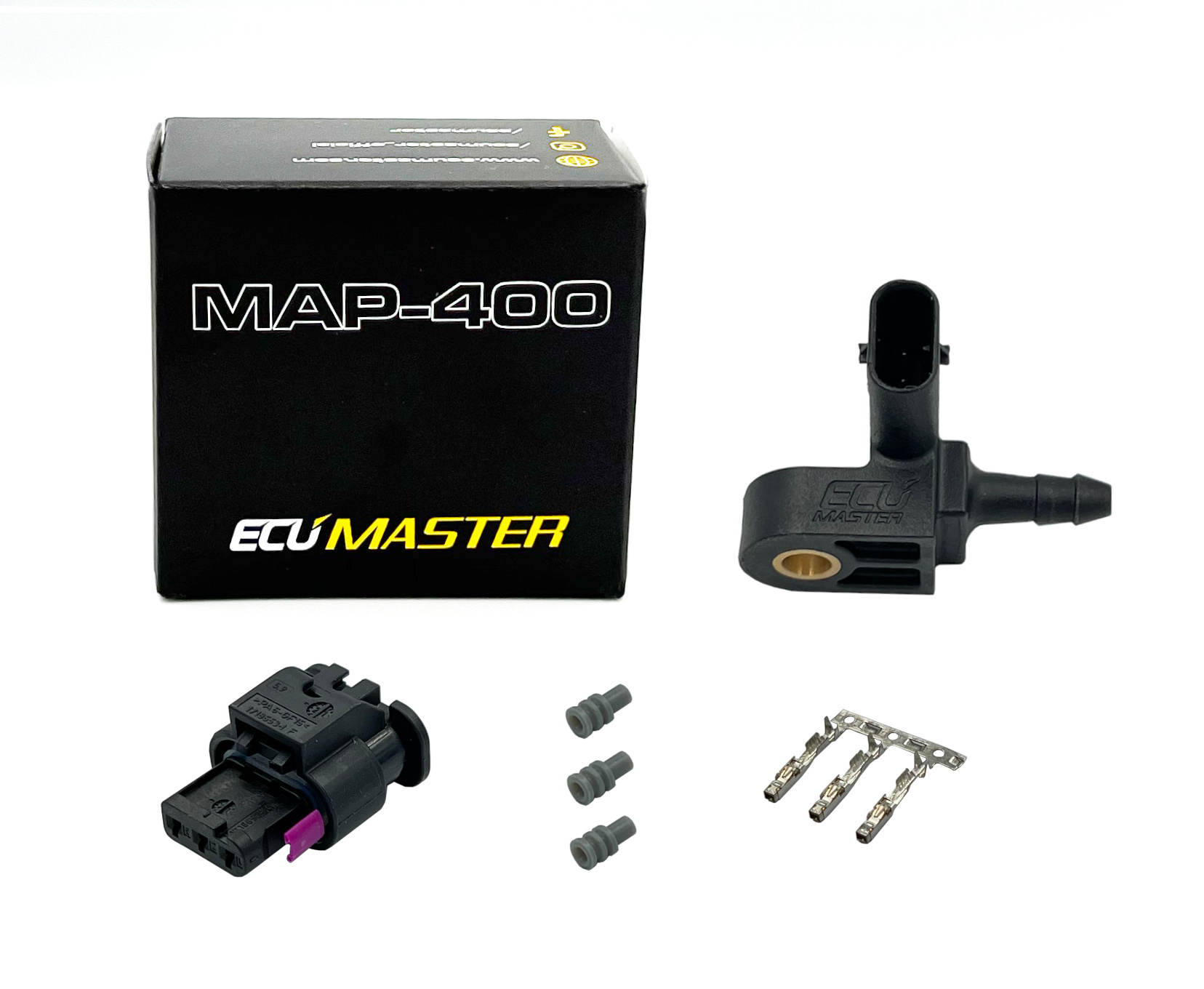

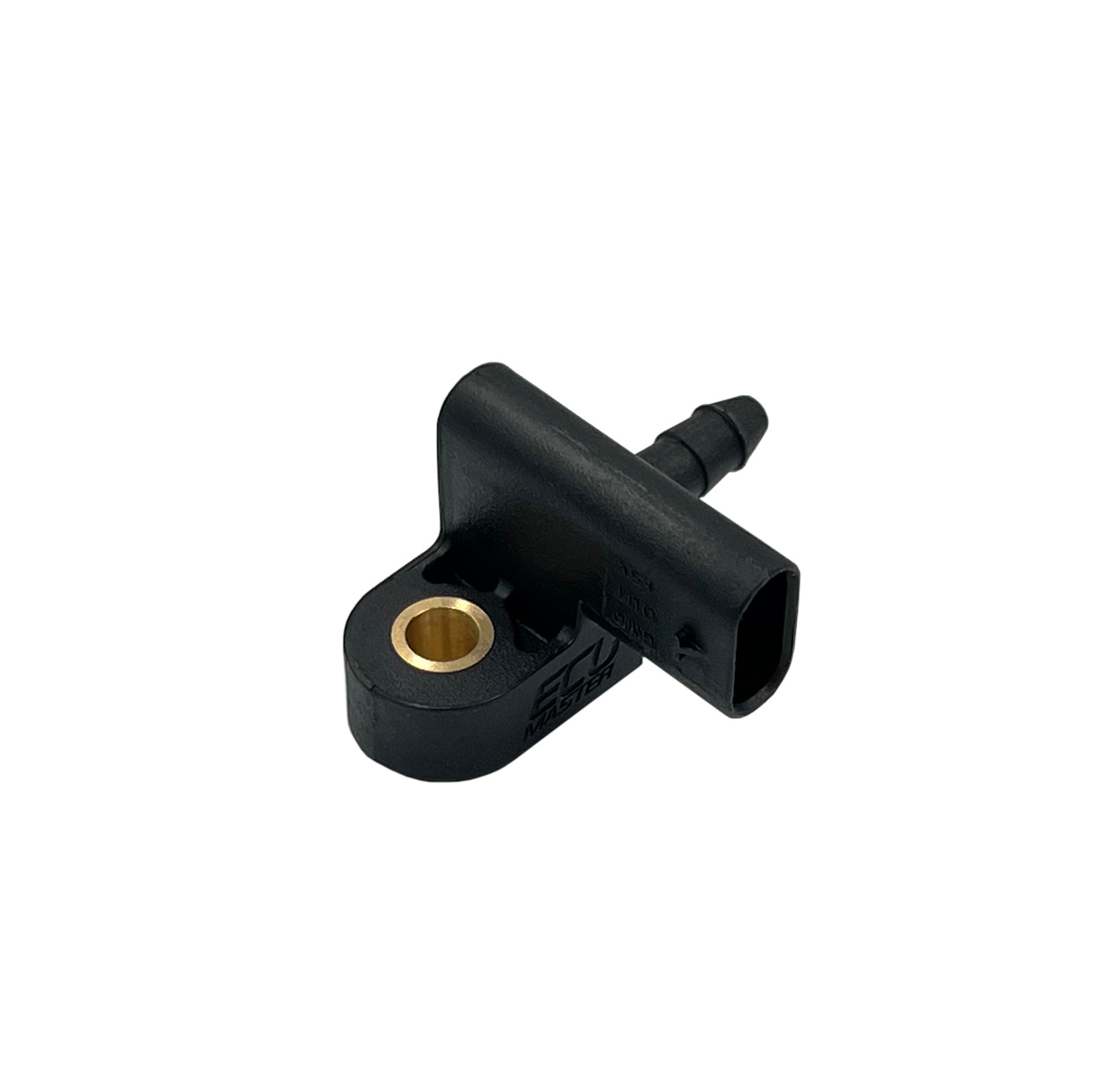

MAP-400

Der 400-kPa-MAP-Sensor (Manifold Absolute Pressure) von Ecumaster ist ein Drucksensor in Automobilqualität,
der nicht nur kostengünstig ist, sondern auch eine präzise Leistung liefert.
Es funktioniert durch die Umwandlung des absoluten Drucks in ein elektrisches Spannungssignal.
Dieser vielseitige Sensor kann eine Reihe von Drücken genau messen, von Vakuumbedingungen bis hin zu „Boost“-Drücken bis zu 300 kPa,
was ihn zur idealen Wahl für verschiedene Automobilanwendungen macht.


Characteristics
General
Supply voltage 5.0 V
Supply current < 10 mA
Pressure range 20 to 400 kPa
Full scale span 4.6 V
Sensitivity 12.1 mV/ kPa
Operationg temperature -25 °C to 125 °C
Accuracy +/- 1.5%
Enclosure PA6-GF15 plastic mold,
IP67
Absolute maximum ratings
Maximum pressure 1600 kPa (232 psi)
Maxiumum supply
voltage
5.5 V
Maximum load current +/- 0.5 ms

MAP-400

The Ecumaster 400kPa MAP (Manifold Absolute Pressure) sensor is an automotive-grade pressure sensor that is not only cost-effective but also delivers precise performance. It functions by converting absolute pressure into an electrical voltage signal.
This versatile sensor can accurately measure a range of pressures, from vacuum conditions to “boost” pressures up to 300kPa, making it an ideal choice for various automotive applications.





Download Files

MAP-400 Datasheet
