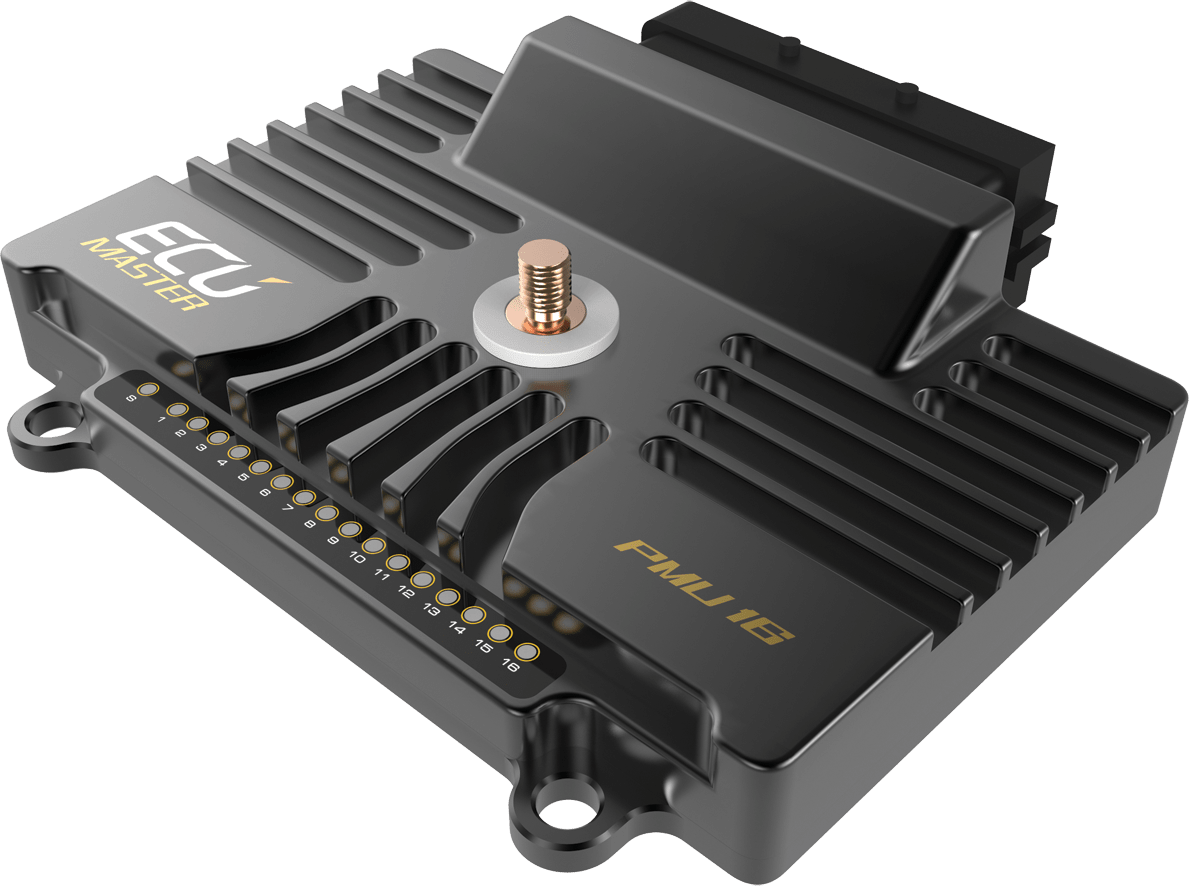

PMU16 EMU

SPEZIFIKATIONEN

ALLGEMEINES:

Temperaturbereich AECQ100 GRADE1 (-40 bis + 125 ° C)
CPU 32 Bit für Automotive, 90MIPS
Verpolungsschutz Ja, intern
Betriebsspannung 6-22V, Störfestigkeit nach ISO 7637
Gehäuse IP 65, CNC-gefrästes Aluminium
Größe (mm) und Gewicht (g) 131 x 112 x 32,5, 345 g
Steckverbinder 1 x 39 Kfz-Steckverbinder
1 x M6-Stift für Batterieanschluss
PC-Kommunikation KANN (PCAN, ECUMASTER USBCAN)

AUSGABEN:

Hochstromausgänge 10 x 25 A (Forts.), 6 x 15 A (Forts.) Mit Überstrom- und Überhitzungsschutz. Die Ausgänge können gepaart werden, um die Dauerstromfähigkeit zu erhöhen. Strom und Spannung werden für jeden Ausgang gemessen
Gesamtstromleistung 150A kontinuierlich
Ausgangsstromsteuerschritt 100mA
Scheibenwischerausgang Spezieller Ausgang mit Wischerbremsfunktion
+ 5V Überwachter 5V, 500mA-Ausgang zur Versorgung externer Sensoren.

EINGÄNGE:

Analoge Eingänge 16 Eingänge, 10 Bit Auflösung, 0-5 V (geschützt), mit Software wählbarer 10K Ohm Pullup und Pulldowns
CAN-Bedienteile 2 x Ecumaster-Bedienteile (4, 8, 12 Tasten)

ANDERE:

Ausgangsstatusanzeige 16 zweifarbige LEDs
Beschleunigungssensor / Gyroskop 3D-Beschleunigungssensor mit 3D-Gyroskop zur Protokollierung und Crash-Erkennung
Echtzeituhr Ja, Superkondensator für Notstromversorgung (bis zu 3 Tage)

CAN BUS:

CAN-Schnittstelle 2 x CAN2B
CAN-Standard 2.0B 125, 250, 500, 1000 kbps
Ein- / Ausgabestrom Benutzerdefiniert mit Bitmaskierung
bis zu 48 Eingangsnachrichten

FUNKTIONEN:

Logische Operatoren UND, ODER, NICHT, XOR,>, <, =,> =, <=,! =, IsTrue, isFalse, Toggle, Flash, Pulse Anzahl der Funktionen 100 Anzahl der Operationen 250 Aktualisierungsfrequenz 500 Hz Sonderfunktionen Wischer, Blinker .
