52mm Rund-Display mit OBD 2 Funktion

EMU Ecumaster OBD 2 freiprogrammierbares Multifunktiondisplay

OLED Multianzeige kompatibel mit allen OBD 2 Steuergeräten und analoge Sensoren

• Verbesserte Grafik mit besserem Anti-Aliasing
• Zwei seitliche Knöpfe direkt am Display - Kabel verlegen und Bohren für den Knopf entfällt
• Die Widgets sind einstellbar
• Neue Warnung-Popup Funktionen
• 6 analoge Eingänge statt 4
• Optionales Logging über Smartphone
• Frei bestimmbares Can Bus Protokoll (TRI Dateien )
• Can Bus Switching / Analogue forwarding für bestimmte Steuergeräte
• WLAN Connect mit dem Smartphone ermöglicht die Konfiguration der Anzeige/Widgets/Sensoren sowie auch Updates

Messgeräte, Software und Sensoren ermöglichen die visuelle Darstellung wichtiger Motordaten, wie Öltemperatur, Ladedruck, Lambda, Abgastemperatur etc. Dies kann entweder über Can Bus oder über zusätzliche analoge Sensoren erfolgen.

Das MFD15 Gen2 bietet Zugriff auf alle Daten aus dem Motorsteuergerät. Die Sensoren werden direkt über Can Bus abgefragt und werden auf dem Display dargestellt. Das erschwingliche Anzeigeinstrument für OBD 2 Steuergeräe ist mit einem gut lesbaren OLED Bildschirm ausgestattet, welcher auch bei direktem Sonnenlicht beste Ablesbarkeit bietet. Aufgrund des 52mm Durchmesser ist es kompatibel mit eventuell bereits vorhandenen Möglichkeiten. Das MFD15 Display kommt zusammen mit einer fahrzeugspezifischen Blende und fügt sich so wie ein Original-Teil in den Innenraum ein. Die Bedienung erfolgt jetzt mittels zwei neu angebrachter Druckknöpfe in der Front, optional ist auch ein Drehknopf erhältlich. Das Nachrüstdisplay ist für alle Steuergeräte geeignet, die OBD 2 mittels Can-Bus oder UDS ausgeben. Ebenso kann die Anzeige mit 6 Werten externer analoger Sensoren gespeist werden. So ist auch die Verwendung als Stand Alone Multifunktionsanzeige möglich.

Eigenschaften:

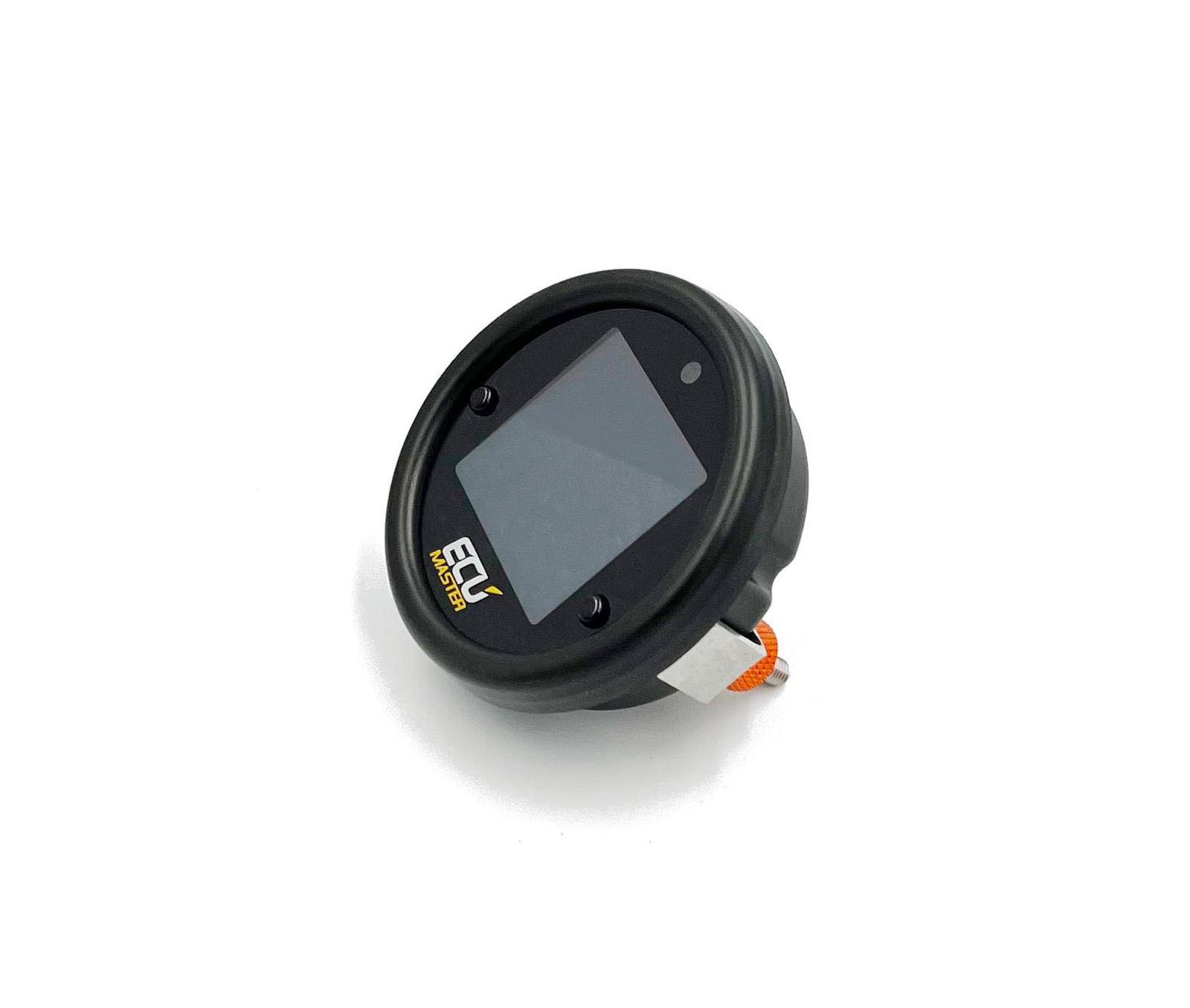

• 1.5" Zoll OLED Display mit standard 52mm Rund-Instrument Maße (wie VDO Anzeigen)
• Superflache Bauweise
• Perfekte Integration in den Fahrzeuginnenraum dank Adapter Ring für Lüftungsblende Armaturenbrett
• Bis zu acht verschiedene Anzeigefenster frei konfigurierbar mittels WLAN Connect und Smartphone
• Steuergeräte Werte können angezeigt werden (Anschluss über OBD 2 Buchse (Kabel ist inklusive)
• Bis zu 64 Sensoren abfragbar, Abfrage der Sensoren wie Hersteller-Diagnosetools
• 6 analoge Eingänge für 0-5V oder NTC Sensoren (z.B. Öldruck, Benzindruck, Abgastemperatur (mit Adapter), Ladedruck, Ethanol Sensor mit Aufpreis Lizenz), Öltemperatur, Wassertemperatur
• Integrierter Schaltblitz
• LED Schaltleuchte/Warnlampe integriert
• Individuelle Minimum, Maximum und Popup-Funktion bei Über- oder Unterschreitung von Warnwerten
• Kann mittels OBD2, UDS (und als "standalone" mit analogen Sensoren) betrieben werden
• Online-Log Funktion

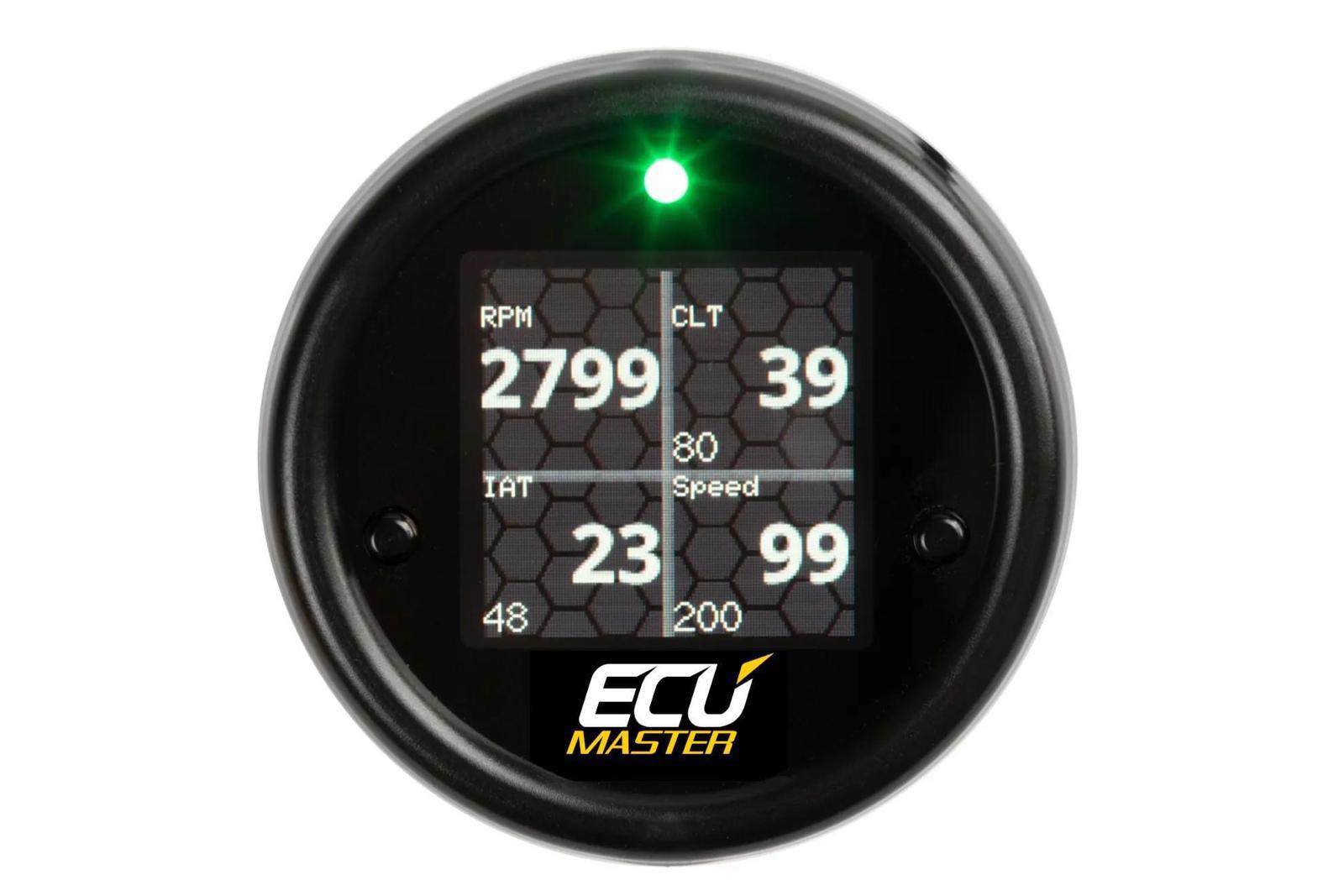

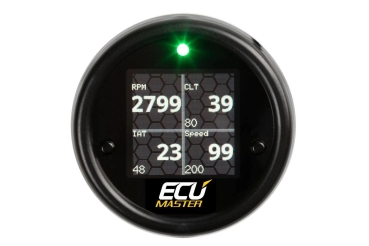

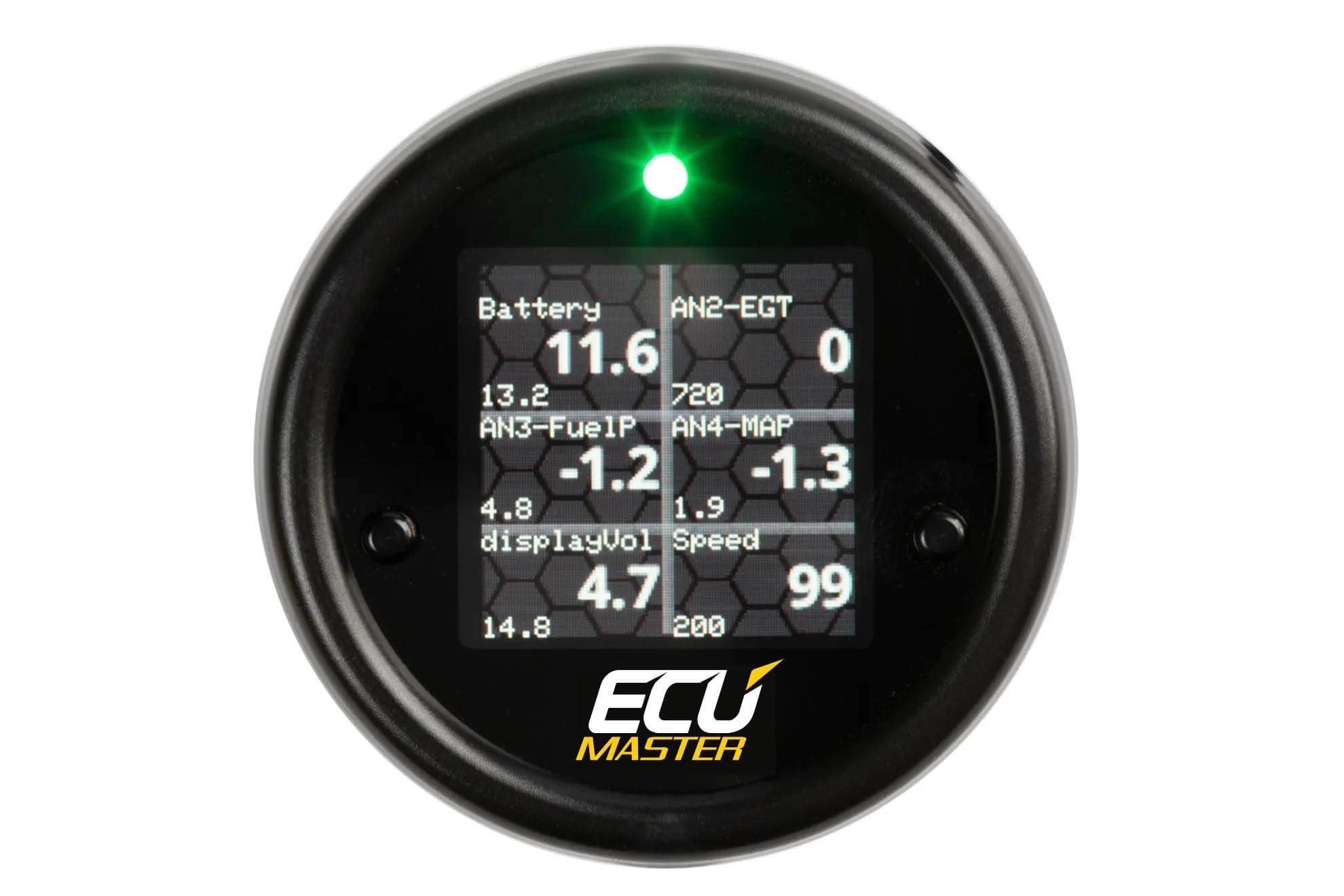

• Bis zu sechs Sensoren/Werte können gleichzeitig in einem Anzeigefenster auf dem Display angezeigt werden
• Performance Meter (misst z.B. die Zeit von 0-100 und 100-200 km/h - auch umschaltbar in mph)

Ansichten

• Acht Seiten freie konfigurierbar mit verschiedenen Ansichten und Werten
• Bis zu sechs Werte pro Seite
• Abhängig von den Widgets sind Farbanpassung möglich

Unterstützte Steuergeräte

• Alle Steuergeräte, welche Can Bus besitzen, OBD 2 über CAN Bus und teilweise UDS ausgeben. Das MFD15 ist kompatibel mit ISO 11898-2 und SAE J2284. Insgesamt lassen sich bis zu 64 Sensoren abfragen, wenn der Hersteller dies unterstützt. Daten, die im Broadcast vorliegen, als auch OBD2 Abfragen über Can Bus (11bit/29bit) sind implementiert. Weiterhin sind auch spezielle Protokolle wie UDS verfügbar. Ist das gewünschte Steuergerät nicht aufgeführt, dann bitten wir um Kontaktaufnahme.

Zugriff auf alle Daten aus dem Motorsteuergerät*
Standardmäßig liefern wir den Displays vorgefertigte TRI Files mit. Hier werden alle Sensoren definiert, welche abgefragt werden

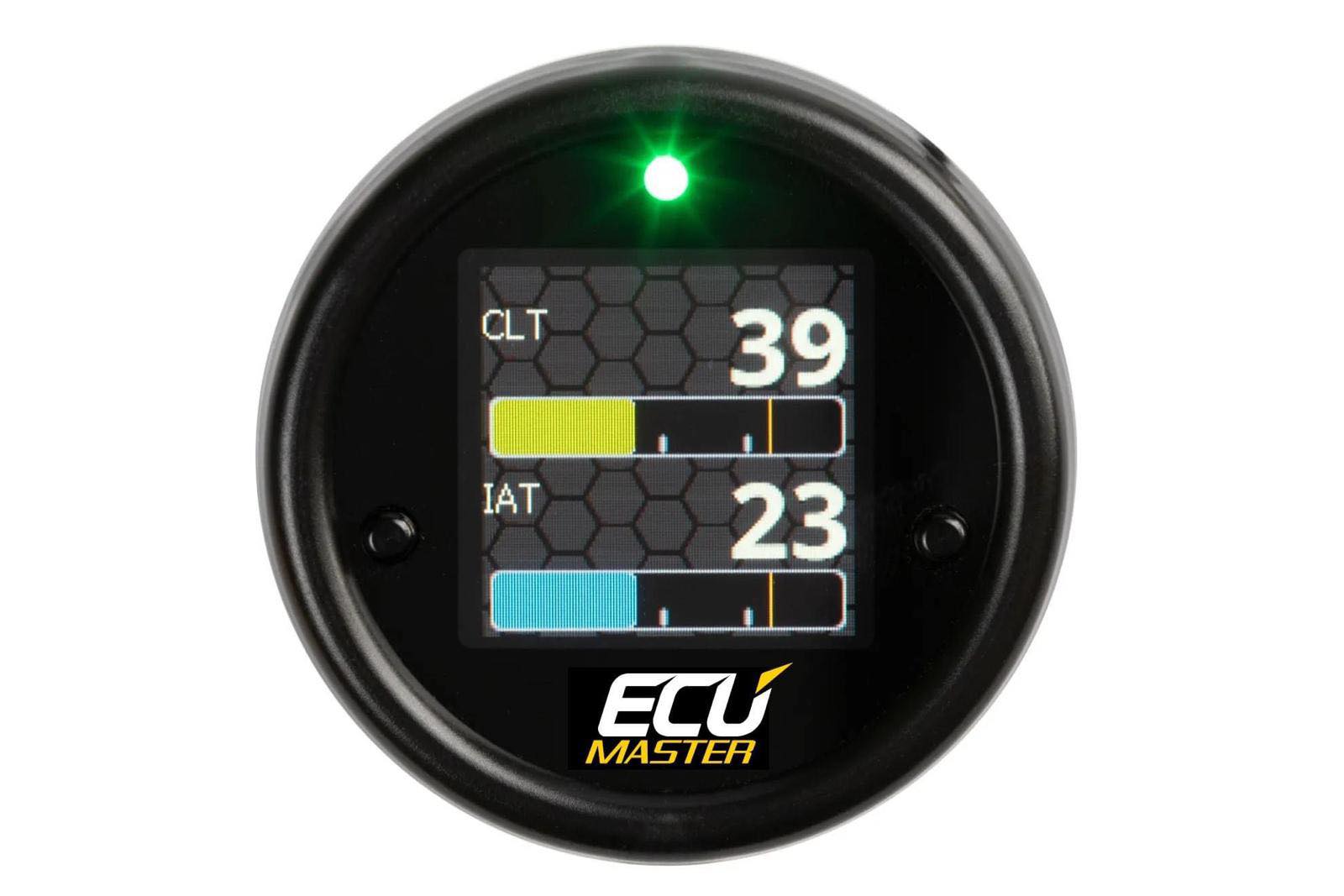

• Temperaturen: Wassertemperatur Motor, Ansaugtemperatur, Abgastemperatur, Getriebetemperatur
• Drü >Lambda/Gemisch: Lambdawert Soll/Ist, Kurzzeit Lambda Anpassung, Langzeit Lambda Anpassung, MAF, Motorlast, Drehmoment

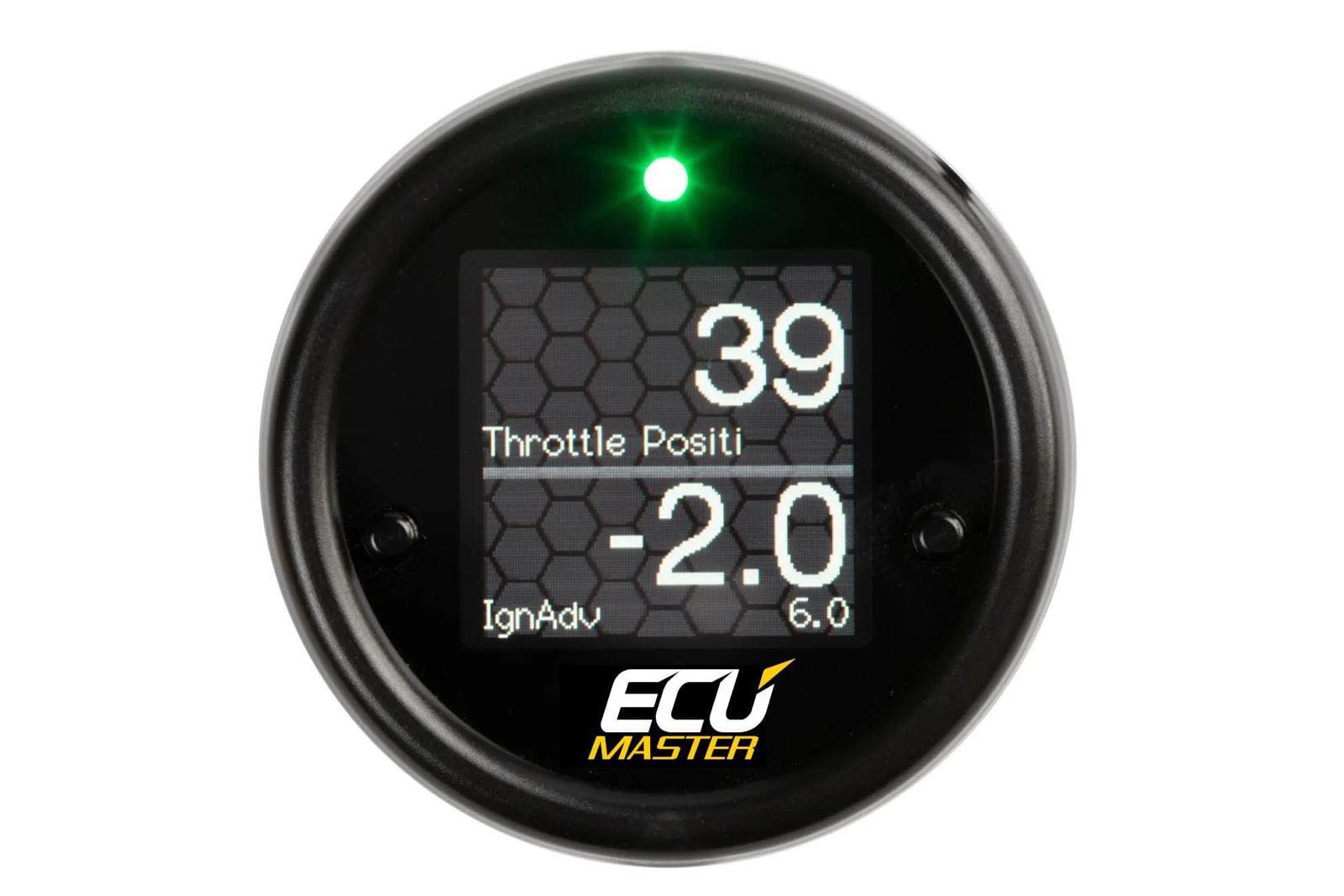

• Driver dynamics: Bremsdruck, Fahrzeuggeschwindigkeit, Drosselklappenwinkel/Gaspedalstellung
• Sonstiges: Drehzahl, Zündwinkel gesamt, Gang, Batteriespannung, Zündwinkelrücknahme je Zylinder
• Analoge Eingänge: hier lassen sich weitere Sensoren hinzufügen: Öltemperatur, Benzindruck, Öldruck, Abgastemperatur, etc aber auch ein Ethanolsensor (Flex Fuel)

Erweiterbare Funktionalität

• 6 analoge Eingänge ermöglichen die Überwachung von Sensoren und Geräten anderer Hersteller. Zukünftige Lizenzen, die sich in der Entwicklung befinden, werden die Integration von z.B. Ethanol-Kraftstoffsystemen ermöglichen. Über die sechs analogen Eingänge lassen sich beliebige Sensoren anschließen - Ecumaster unterstützt sowohl lineare 0-5V als auch NTC Sensoren. Unsere angebotenen Sensoren sind dabei meist in den TRI Dateien hinterlegt und müssen nur angeschlossen werden:
  • CC22902 Temperatursensor für Flüssigkeiten
  • CC22901 Drucksensor M10x1 0-10 Bar (145psi)
  • CC22900 Drucksensor 0-5,5bar (80psi)
  • generischer Typ K Wandler 0-1250°C

Anpassbare Bildschirmdarstellungen

• Ob individuelle Startbildschirm oder die Auswahl aus einer Vielzahl von verschiedenen Widgets. Insgesamt zehn Darstellungseiten können angepasst werden.

Lieferumfang

• Ecumaster OLED Multidsplay
• Quickstart Guide
• Stecker B (6 fach)
• Stecker C (12 fach)
• 20cm vorgecrimpte Anschlusskabel für Spannungsversorgung, Can Bus, analoge Eingänge, 5V und Sensormasse
• Pins zum selber vercrimpen
• zwei 1K Widerstände (zum Pullup für NTC Sensoren)
