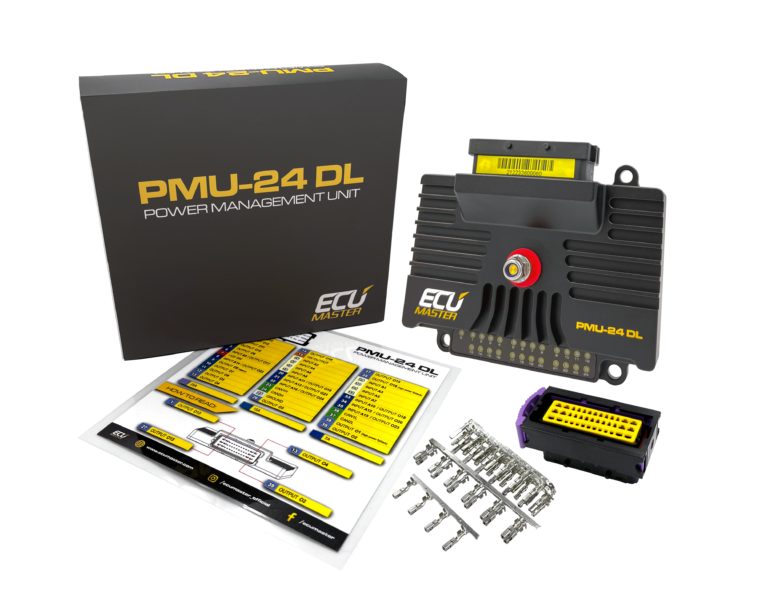

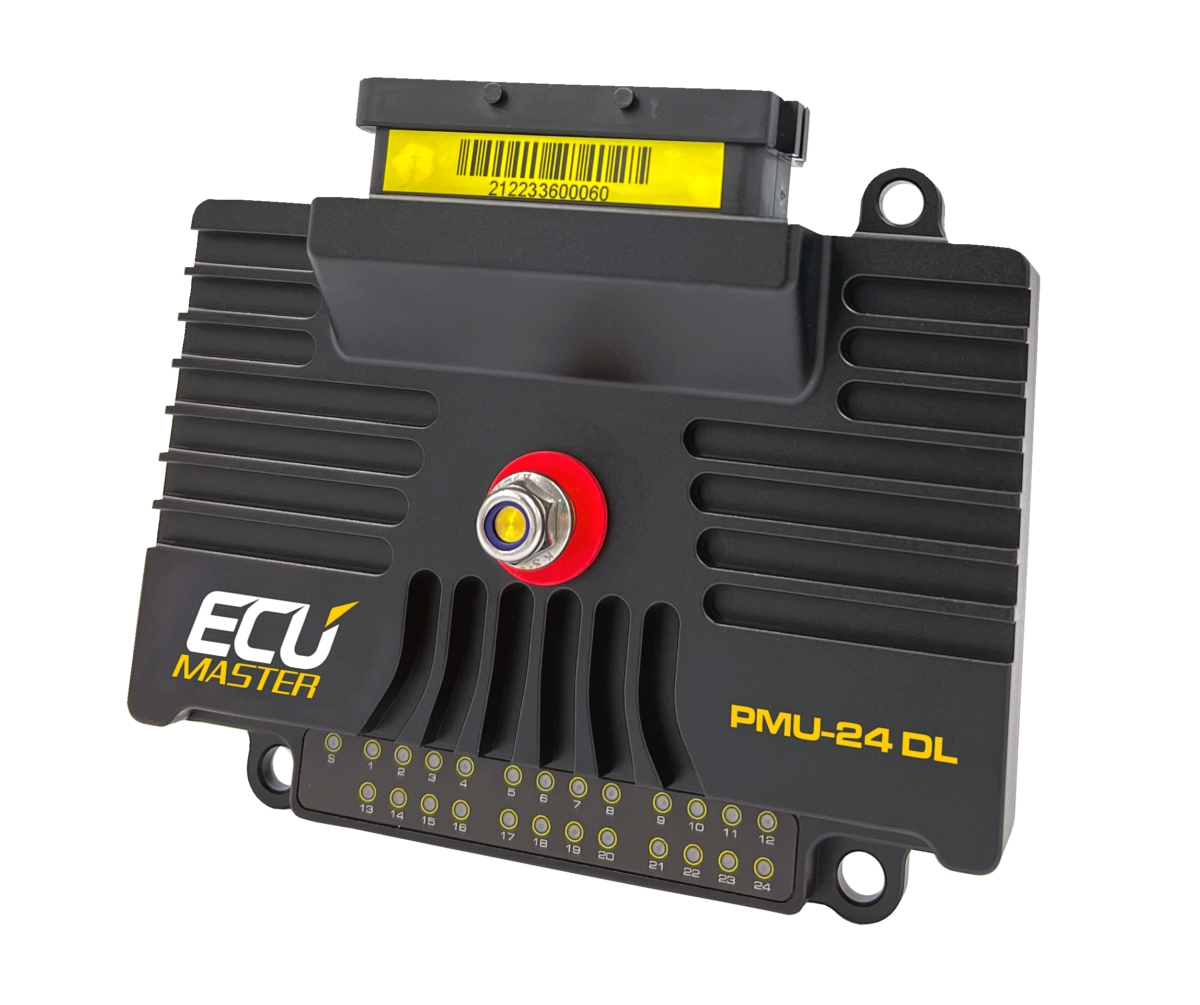

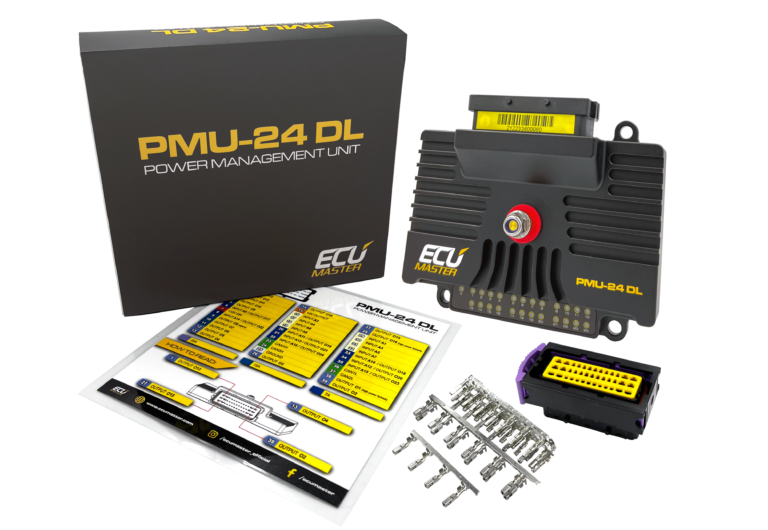

PMU-24 DL ist eine neue und verbesserte Power Management Unit mit allen Vorteilen der PMU-16, jetzt mit 24 High-Side-Ausgängen und internem Datenerfassungsspeicher als Standard. Alle Ausgangszustände, Spannungs- und Strominformationen werden über den CAN-Bus an eine Instrumentenanzeige übertragen, um den Fahrer über mögliche Probleme zu informieren. Alle aufgezeichneten Daten können zur späteren Analyse vom Gerät heruntergeladen werden.
ALLGEMEINES
170 Ampere Gesamtdauerstrom.
Betriebsspannung: 6-22V (Immunität gegen Transienten gemäß ISO 7637)
Temperaturbereich: AECQ-100 GRADE 1, -40 bis +125°C.
10x 25 Ampere High-Side-Leistungsausgänge (PWM-fähig).
6x 15 Ampere High-Side-Leistungsausgänge.
8x 7 Ampere High-Side-Leistungsausgänge.
Bis zu 16 analoge Eingänge.
24x dreifarbige LED für jeden Leistungsausgangszustand.
2x CAN 2.0 A/B.
256 MB Datenlogger-Speicher.
Bis zu 500 Hz Aufzeichnungsfrequenz.
Echtzeituhr für Datenstempelung.
3D-Beschleunigungsmesser/Gyroskop.
Eingebauter "Trägheitsschalter" für den Fall eines Unfalls.
Einfacher Zugang zu CAN-Bus-Daten (Import und Export).
Interne Datenverarbeitung mit logischen Funktionen, Zahlen,
Timer und Tabellen.
Benutzerdefinierte PID-Regler.
Vollständig anpassbare "Logik" für jeden Ausgang.
Flexible und intuitive Client-Software.
Abmessungen: 131x112x33mm, Gewicht 385g
Download Files
PMUs comparison table
PMU software package 92.0.2 (2023/09/27)
PMU software change log
PMU User Manual 92.0 (2023/09/27)
PMU-24 DL Pinout 1.1 (2023/10/06)
PMU-24 DL Pinout mini 1.0 (2023/09/27)
PMU-24 DL CAD data
TECHNOTE: Configuring CAN BUS communication between EMU BLACK or EMU CAN and PMU16
TECHNOTE: Improved Power Control Model for PMU16
SPECIFICATION
GENERAL
|
170 Amps total continuous current. |
|
Operating voltage: 6-22V (immunity to transients according to ISO 7637) |
|
Temperature range: AECQ-100 GRADE 1, -40 to +125°C. |
|
10x 25 Amps high-side power outputs (PWM capable). |
|
6x 15 Amps high-side power outputs. |
|
8x 7 Amps high-side power outputs. |
|
Up to 16 analog inputs. |
|
24x tricolor LED for each power output state. |
|
2x CAN 2.0 A/B. |
|
256 MB data logger memory. |
|
Up to 500 Hz logging frequency. |
|
Real-time clock for data stamping. |
|
3D accelerometer/gyroscope. |
|
Built-in “inertia switch” in case of an accident. |
|
Easy access to CAN-bus data (imports and exports). |
|
Internal data processing using logical functions, numbers,
timers, and tables. |
|
Custom PID controllers. |
|
Fully customizable ”logic” for each output. |
|
Flexible and intuitive client software. |
|
Dimensions: 131x112x33mm, weight 385g |
